ZM3D-LLS系列

发布时间：2021-08-17 18:12:35 浏览次数：1204次

ZM3D-LLS系列3D视觉模块

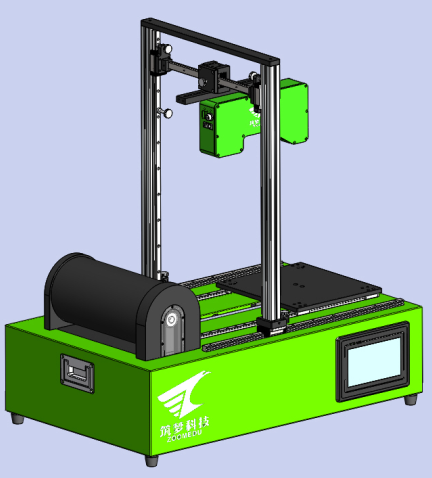

产品概述：

ZM3D-LLS系列3D视觉模块主要原理是基于线激光投射，采用三角法计算的原理，模块主要由一字线激光、高分辨率成像传感器、I/O及编码控制和三维视觉算法软件组成，硬件集成于坚固的铝合金外壳之中，能购用于多种2D/3D视觉检测任务，是面向应用的快速解决方案。强大的二维及三维特征识别能力，可以精确的扫描出零件的三维形貌，强大的软件可以自动识别和检测一些常见的装配特征如紧固件、孔、槽、柱、间隙和断差，即便这些特征分布在不同的位置和角度，也可以轻松实现精准的检测和测量。

应用场合：

☆ 手机、汽车、制鞋生产过程涂胶检测

☆ 铸造件、精密五金及连接器尺寸测量

☆ 火车轨道、轮对、受电弓等磨损检测

☆ 公路路面断裂、破损检测

☆ 木材原木加工测量

☆ 橡胶类缺陷或字符检测

☆ 物流、集装箱体积测量

软件功能：

★ 支持2D或3D格式输出

★ 输出轮廓“波形图”，用于可以自行设定滤波半波长

★ 实时图像和轮廓图可以切换，并方便设置参数和限制

★ 免编程应用，对于3D引导或测量为目的的应用，用户可以直接通过GUI设置参数

★ 支持二次开发，提供DLL和开发例程
★ 支持TCP/IP，RS232等常用通讯协议
★ 出厂前校正,安装设定更简单
★ 通过视觉校正板来集成机器手臂视觉的校正集成功能

规格表

型号	ZM3D-LLS-1280-100	ZM3D-LLS-1920-200	ZM3D-LLS-1920-300
扫描分辨率	1280	1920	1920
扫描频率	100Hz（可倍频）	150Hz	150Hz
Z轴测量范围	100±25mm	200±40mm	300±140mm
Z轴重复精度	2um	2um	8um
Z轴线性度	0.3%xZ轴测量位置	0.3%xZ轴测量位置	0.4%xZ轴测量位置
X轴测量范围	27~42mm	52~72mm	120~230mm
X轴重复精度	5um	20um	60um
数据接口	GigE	USB3.0	USB3.0
尺寸（LxWxH）	146x88x60mm	203x107x60mm	250x119x60mm
重量	1.3kg	1.7kg	1.9kg
软件	提供图形界面和开源SDK用于传感器设定和实时3D显示和3D数据获取，与第三方软件兼容
防护等级	铝镁合金外壳，IP57封装
激光等级	3R (蓝光, 450 nm)
工作温度	0ºC ~ +45ºC
