精密量测型机器视觉应用运动平台

发布时间:2022-04-28 18:01:32 浏览次数:703次

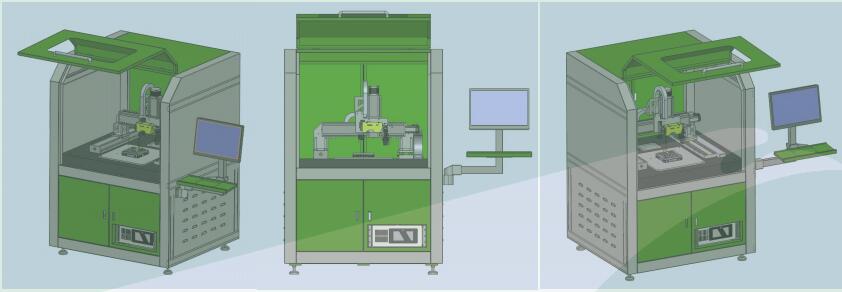

精密量测型机器视觉应用运动平台是在标准型机器视觉应用运动平台基础上升级而成,它牺牲了部分多功能特性,但是加大了行程、提高了精度从而适合于更广泛的检测对象。由于行程加大,Z 轴负载也达到了 20kg,能够安装激光振镜、电主轴等加工用途的组件,更加丰富平台的扩展性能.


主要特点:

1)适合各种 2D/3D 产品定位加工、尺寸测量或缺陷检测多种任务,是面向应用工程师的快速视觉设备,提供二次开发接口,也是面向研究者的实验或测试设备。

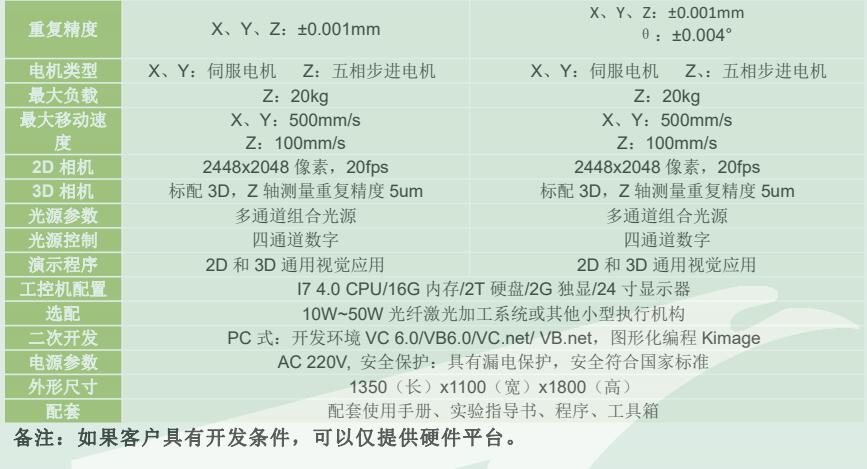

2)采用高精度龙门直角坐标机器人,并采用高精度大理石台面,实际工作幅面超过 400x400mm,重复精度高达 2um,可选配 0.1um、0.5um 或 1um 读数精度光栅尺,Z 轴可选配,选配调整范围 50~200mm,Z 轴负载 20kg,重复精度 2um。

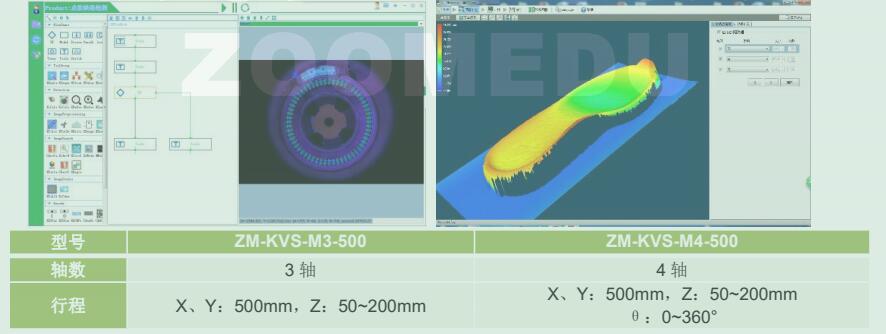

3)3D 视觉单元,单次扫描范围******可以到 400(L)×200(W)×100(H)mm,Z 轴数据重复性可达到 5um,可以生成 3D 形状、表面纹理等三维图像,能够进行 3D 定位、高度、宽度、角度、曲率半径、高度差、平面度、间隙、断差、体积等尺寸测量,也可以将点云数据输出到 Geomagic进行工件缺陷比对。

4)2D 视觉单元,采用大芯片工业相机、大芯片远心测量镜头和定制多角度照明光源,在 KimageStudio 平台的基础上,增加了运动控制功能,提供通用检测目的的多功能用户界面,可以快速的完成各种 2D 视觉应用。包含图像拼接、尺寸测量、寻边、定位、缺陷检测、颜色检测、条码识别、二维码识别、OCR 功能,并提供可供参考的二次开发的例程。

5)根据不用的应用对象和检测标准,用户可以方便实现对不同产品的各种检测需要求,主要包括:规划平台路径、设置检测内容、设定检测区域、设定检测指标,并能够对不合格产品进行声光警报。

6)采用高性能工业电脑,具备 i7 4.0G 四核 CPU,16G 内存和 2T 硬盘,并配置独立显卡和24 寸显示屏幕。
